| 1 |
Формат листа А4 имеет размер … |
| 2 |
Тип линии, изображенный на рисунке (см. ниже), служит для обозначения … |
| 3 |
Символ обозначения используется, чтобы показать … |
| 4 |
Сопоставьте размеры с оформлением листа А3: |
| 5 |
Прямая общего положения изображается на плоскостях проекций … |
| 6 |
Натуральную величину отреза АВ (см. рисунок ниже) определяет плоскость … |
| 7 |
Если вращать прямую L вокруг оси i (см. рисунок ниже), то получится … |
| 8 |
На изображении (см. ниже) у осей прямоугольной изометрии … градусов |
| 9 |

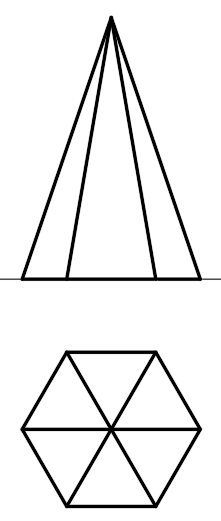

У данной (см. рисунок ниже) пирамиды … граней |
| 10 |
Линия пересечения двух соосных цилиндров одинакового диаметра образует … |
| 11 |
На рисунке (см. ниже) показана теорема … |
| 12 |
В сечении конуса от плоскости Q (см. рисунок ниже) получится … |
| 13 |
Линии пересечения двух призматических поверхностей – это … |
| 14 |

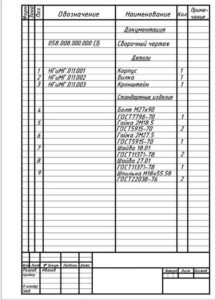

Изображенный (см. рисунок ниже) лист называется … |
| 15 |
При выполнении учебного проекта ставится литера … |
| 16 |
Сопоставьте понятия и их определения: |
| 17 |
Изображаются на чертеже не рассеченными … |
| 18 |
Какой размер «под ключ» У гайки (см. рисунок ниже) размер «под ключ» равен … |
| 19 |
В данной детали (см. рисунок ниже) … отверстия d10 |
| 20 |
Участок с неполноценным профилем резьбы, называется … резьбы |
| 21 |

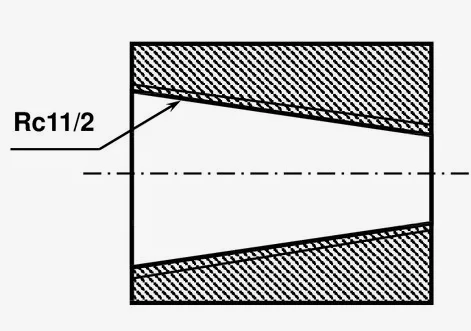

Резьба, изображенная на рисунке (см. ниже), называется … |
| 22 |
Внутреннюю резьбу имеет … |
| 23 |
Установите соответствие между изображением и определением резьбы: |
| 24 |
Сопоставьте определения и их изображения (см. ниже): |
| 25 |
Определите верную последовательность выполнения эскиза детали: |
| 26 |
Если требуется выяснить конструкцию в отдельном, ограниченном месте детали, применяют … разрез |
| 27 |
Метчик — это инструмент, который используется для … |
| 28 |
Построение схемы выполняют … |
| 29 |
Кинематические схемы обозначаются буквой … |
| 30 |
Позиционное обозначение элемента на схеме наносят … |
